雍沅实业有限公司 / 东莞易宝高分子材料
专业高分子弹性体发泡材料制造商，供应商和出口商
专业高分子弹性体发泡材料制造商，供应商和出口商
联系人：Mr.Jack、手机 / 微信 / WhatsApp：+86 139 1799 1818、E-mail：jack@neoprene.asia
闭孔NBR & PVC改性共混仿CR橡胶海绵 - 制造工厂
丁腈橡胶（NBR）与聚氯乙烯（PVC）的改性共混产品保持了NBR和PVC的各自特性，此外PVC提升了NBR的耐臭氧及耐磨性，NBR又提升了PVC的柔韧性。通过改性的共混产品具备比单体更优异的物理性能，用于替代NBR、PVC和CR（Neoprene）等产品。
因为NBR & PVC改性共混产品具有与CR（Neoprene）相近的物理性能，且价格较CR（Neoprene）便宜，故在许多场合被用于替代CR（Neoprene），经常被人称为仿CR或工业CR，但必须指出的，它不是CR（Neoprene），也并不含有CR（Neoprene）的成分。
闭孔NBR & PVC改性共混仿CR橡胶海绵以体积计算价格，我们通常以立方米标价，粗加工的片状成品，以长宽高相乘计算体积，再以立方米标价计算得出片状成品的单片价格。

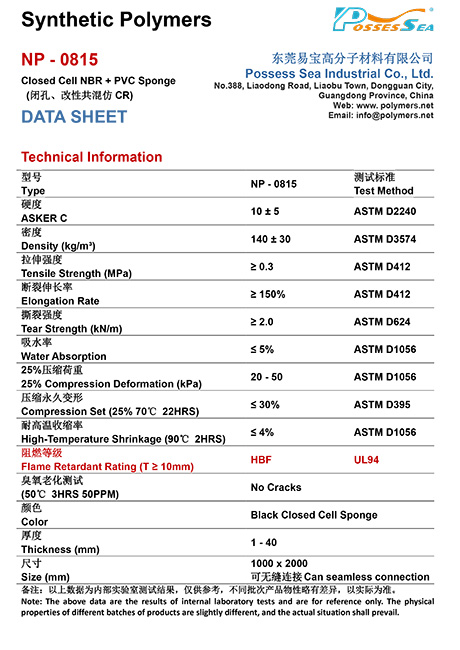

闭孔NBR & PVC改性共混仿CR橡胶海绵 - NP-0815
说明：NP-0815为闭孔NBR & PVC改性共混仿CR橡胶海绵。
颜色：黑色。
尺寸 (mm)：1000 X 2000（可无缝连接）。
硬度 (ASKER C)：10 ± 5。
密度 (kg/m³)：140 ± 30。
拉伸强度 (MPa)：≥ 0.3。
断裂伸长率：≥ 150%。
撕裂强度 (kN/m)：≥ 2.0。
吸水率：≤ 5%。
25%压缩荷重 (kPa)：20 - 50。
压缩永久变形 (25% 70℃ 22HRS)：≤ 30%。
耐高温收缩率 (90℃ 2HRS)：≤ 4%。
阻燃等级 (UL 94)：≥10mm HBF。
备注：颜色及规格可按客户要求开发定制。

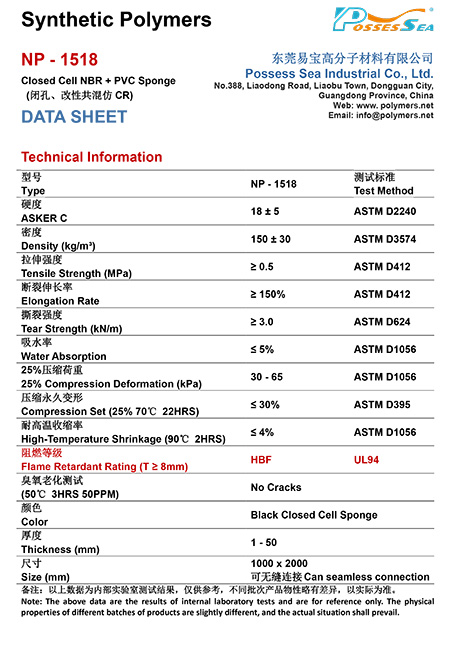

闭孔NBR & PVC改性共混仿CR橡胶海绵 - NP-1518
说明：NP-1518为闭孔NBR & PVC改性共混仿CR橡胶海绵。
颜色：黑色。
尺寸 (mm)：1000 X 2000（可无缝连接）。
硬度 (ASKER C)：18 ± 5。
密度 (kg/m³)：150 ± 30。
拉伸强度 (MPa)：≥ 0.5。
断裂伸长率：≥ 150%。
撕裂强度 (kN/m)：≥ 3.0。
吸水率：≤ 5%。
25%压缩荷重 (kPa)：30 - 65。
压缩永久变形 (25% 70℃ 22HRS)：≤ 30%。
耐高温收缩率 (90℃ 2HRS)：≤ 4%。
阻燃等级 (UL 94)：≥8mm HBF。
备注：颜色及规格可按客户要求开发定制。
闭孔NBR & PVC改性共混仿CR橡胶海绵 - NP-1820
说明：NP-1820为闭孔NBR & PVC改性共混仿CR橡胶海绵。
| 子型号 | NP-1820 | NP-1820F |
| 颜色 | 黑色 | |
| 尺寸 (mm) | 1000 X 2000（可无缝连接） | |
| 硬度 (ASKER C) | 20 ± 5 | |
| 密度 (kg/m³) | 160 ± 30 | |
| 拉伸强度 (MPa) | ≥ 0.6 | |
| 断裂伸长率 | ≥ 130% | |
| 撕裂强度 (kN/m) | ≥ 3.0 | |
| 吸水率 | ≤ 5% | |
| 25%压缩荷重 (kPa) | 35 - 65 | |
| 压缩永久变形 (25% 70℃ 22HRS) |
≤ 30% | |
| 耐高温收缩率 (90℃ 2HRS) | ≤ 4% | |
| 阻燃等级 (UL 94) | ≥8mm HBF | ≥3mm V0 |
备注：颜色及规格可按客户要求开发定制。

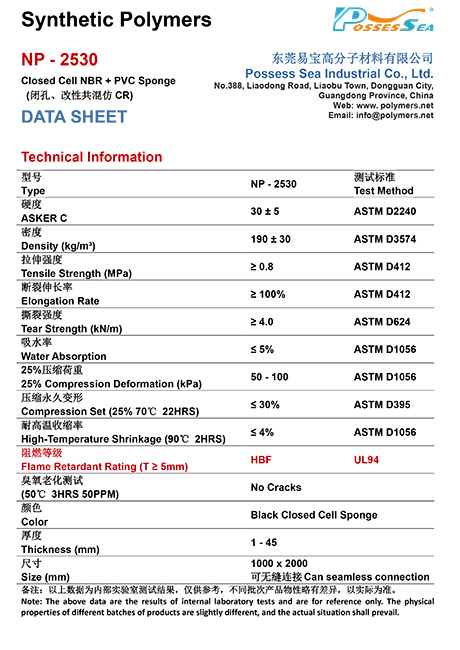

闭孔NBR & PVC改性共混仿CR橡胶海绵 - NP-2530
说明：NP-2530为闭孔NBR & PVC改性共混仿CR橡胶海绵。
| 子型号 | NP-2530 | NP-2530F |
| 颜色 | 黑色 | |
| 尺寸 (mm) | 1000 X 2000（可无缝连接） | |
| 硬度 (ASKER C) | 30 ± 5 | |
| 密度 (kg/m³) | 190 ± 30 | |
| 拉伸强度 (MPa) | ≥ 0.8 | |
| 断裂伸长率 | ≥ 100% | |
| 撕裂强度 (kN/m) | ≥ 4.0 | |
| 吸水率 | ≤ 5% | |
| 25%压缩荷重 (kPa) | 50 - 100 | |
| 压缩永久变形 (25% 70℃ 22HRS) |
≤ 30% | |
| 耐高温收缩率 (90℃ 2HRS) | ≤ 4% | |
| 阻燃等级 (UL 94) | ≥5mm HBF | ≥1mm V0 |
备注：颜色及规格可按客户要求开发定制。
闭孔NBR & PVC改性共混仿CR橡胶海绵 - NP-3035
说明：NP-3035为闭孔NBR & PVC改性共混仿CR橡胶海绵。
颜色：黑色。
尺寸 (mm)：1000 X 2000（可无缝连接）。
硬度 (ASKER C)：35 ± 5。
密度 (kg/m³)：200 ± 30。
拉伸强度 (MPa)：≥ 0.8。
断裂伸长率：≥ 100%。
撕裂强度 (kN/m)：≥ 4.0。
吸水率：≤ 5%。
25%压缩荷重 (kPa)：60 - 120。
压缩永久变形 (25% 70℃ 22HRS)：≤ 30%。
耐高温收缩率 (90℃ 2HRS)：≤ 4%。
阻燃等级 (UL 94)：≥3mm HBF。
备注：颜色及规格可按客户要求开发定制。
闭孔NBR & PVC改性共混仿CR橡胶海绵 - NP-4045
说明：NP-4045为闭孔NBR & PVC改性共混仿CR橡胶海绵。
颜色：黑色。
尺寸 (mm)：1000 X 2000（可无缝连接）。
硬度 (ASKER C)：45 ± 10。
密度 (kg/m³)：300 ± 30。
拉伸强度 (MPa)：≥ 1.5。
断裂伸长率：≥ 120%。
撕裂强度 (kN/m)：≥ 5.0。
吸水率：≤ 5%。
25%压缩荷重 (kPa)：80 - 150。
压缩永久变形 (25% 70℃ 22HRS)：≤ 25%。
耐高温收缩率 (90℃ 2HRS)：≤ 3%。
阻燃等级 (UL 94)：≥3mm V0。
备注：颜色及规格可按客户要求开发定制。
闭孔NBR & PVC改性共混仿CR橡胶海绵 - NP-5565
说明：NP-5565为闭孔NBR & PVC改性共混仿CR橡胶海绵。
颜色：黑色。
尺寸 (mm)：1000 X 2000（可无缝连接）。
硬度 (ASKER C)：55 -70。
密度 (kg/m³)：230 ± 50。
拉伸强度 (MPa)：≥ 1.2。
断裂伸长率：≥ 100%。
撕裂强度 (kN/m)：≥ 6.0。
吸水率：≤ 5%。
25%压缩荷重 (kPa)：300 - 550。
压缩永久变形 (25% 70℃ 22HRS)：≤ 30%。
耐高温收缩率 (90℃ 2HRS)：≤ 4%。
阻燃等级 (UL 94)：≥3mm V2。
备注：颜色及规格可按客户要求开发定制。
闭孔NBR & PVC改性共混仿CR橡胶海绵物性一览表：
| 型号 | 硬度 | 密度 | 拉伸强度 | 25%压缩荷重 | 防火 | 尺寸 |
| ASTM D2240 (ASKER C) |
ASTM D3574 (kg/m³) |
ASTM D412 (MPa) |
ASTM D1056 (KPa) |
UL94 | mm | |
| NP-0815 | 10 ± 5 | 140 ± 30 | ≥ 0.3 | 20 - 50 | HBF | 1000 x 2000 |
| NP-1518 | 18 ± 5 | 150 ± 30 | ≥ 0.5 | 30 - 65 | HBF | 1000 x 2000 |
| NP-1820 | 20 ± 5 | 160 ± 30 | ≥ 0.6 | 35 - 65 | HBF | 1000 x 2000 |
| NP-1820F | 20 ± 5 | 160 ± 30 | ≥ 0.6 | 35 - 65 | V0 | 1000 x 2000 |
| NP-2530 | 30 ± 5 | 190 ± 30 | ≥ 0.8 | 50 - 100 | HBF | 1000 x 2000 |
| NP-2530F | 30 ± 5 | 190 ± 30 | ≥ 0.8 | 50 - 100 | V0 | 1000 x 2000 |
| NP-3035 | 35 ± 5 | 200 ± 30 | ≥ 0.8 | 60 - 120 | HBF | 1000 x 2000 |
| NP-4045 | 45 ± 10 | 300 ± 30 | ≥ 1.5 | 80 - 150 | V0 | 1000 x 2000 |
| NP-5565 | 55 - 70 | 230 ± 50 | ≥ 1.2 | 300 - 550 | V2 | 1000 x 2000 |
说明：以上数据为内部实验室测试结果，仅供参考，不同批次产品物性略有差异，以实际为准。
闭孔 NBR & PVC 改性共混仿CR橡胶海绵CTI测试报告：

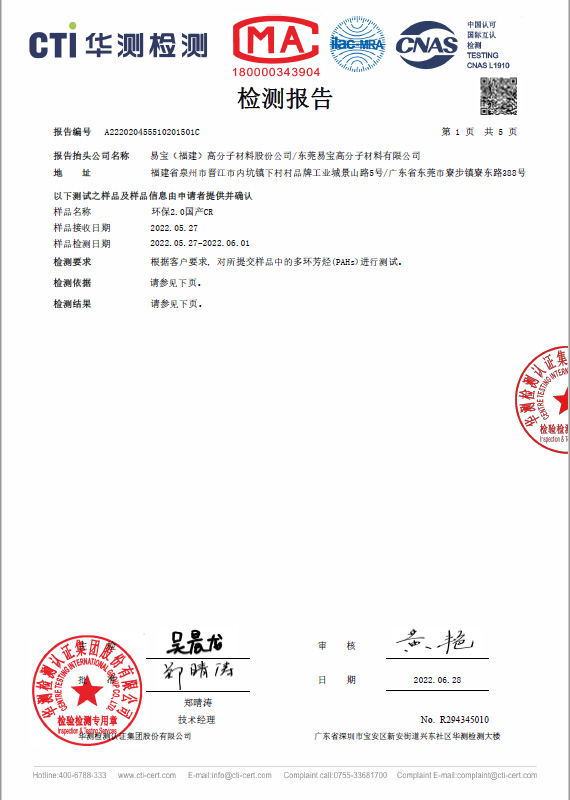

CTI PAHs 测试报告

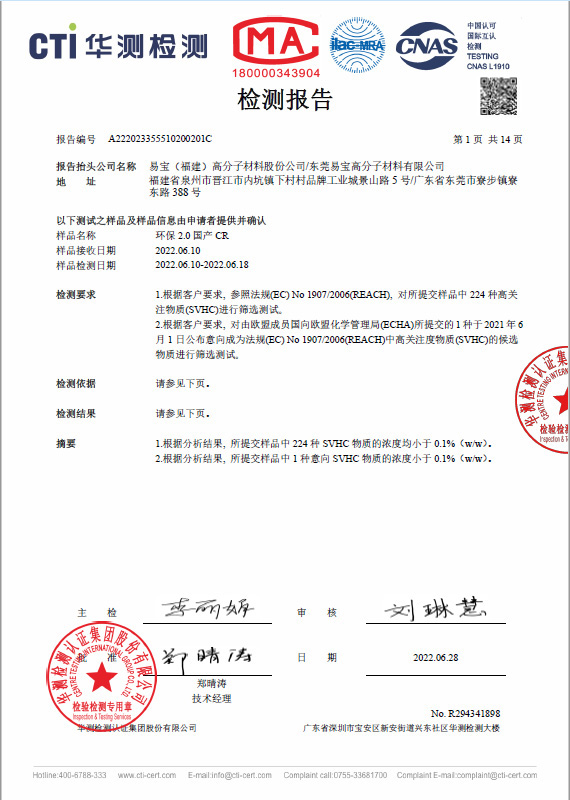

CTI REACH 测试报告

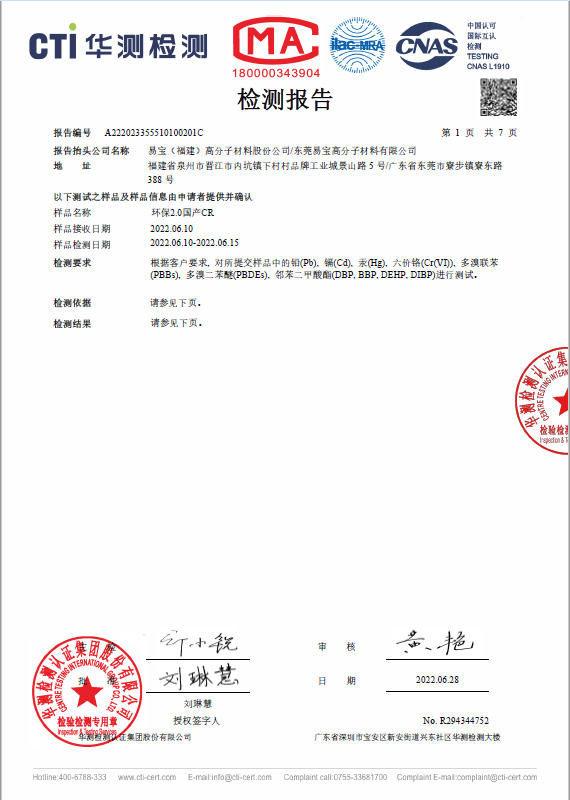

CTI RoHS 测试报告
说明：完整测试报告敬请联络销售代表获取。
闭孔 NBR & PVC 改性共混仿CR橡胶海绵，通过以下认证：
| PAHs | 15 substances (PAHs) for REACH Annex XVII Article 50 Amendment (Regulation (EC) No 1272/2013) |
| REACH (SVHC) | 224 + 1 Substances of Very High Concern (SVHC) for Regulation (EC) No 1907/2006 of REACH |
| RoHS | Restriction of Hazardous Substances - RoHS 2.0 Directive 2011/65/EU Annex II; Recasting 2002/95/EC |
